| Kiu tüüp: | G657A1 | Kaabli materjal: | LSZH |
|---|---|---|---|
| Kiudude arv: | 12 kiudaineid | Poola tüüp: | APC |
| Vooliku värv: | Kollane | Sisestamise kadu: | Väike kaotus |
| Kõrge valgustus: |
mpo plaastri juhe, ventilaatori kaabel |
||
12F SM madala kaotusega MPO fiiberoptiline loopback-adapter MPO plaastrijuhtme pistik süsteemi testimiseks
MPO/MTP® Loopbacki kasutatakse laialdaselt testimiskeskkonnas, eriti paralleelsete optika 40 ja 100G võrkudes. Seadmed võimaldavad kontrollida ja testida transiivereid, millel on MPO/MTP® liides, näiteks 40G BASED-SR4 QSFP+ või 100G BASE-SR10 CXP/CFP seadmed.
Tunnusjoon
◆ 12 või 24 Fiber Ferrule MPO/MTP®
◆ Konnektorite nais- ja meessoost MPO/MTP valik
◆ MPO/MTP® liides – MPO/MTP komponentidel on suurepärased optilised ja mehaanilised omadused
◆ Polaarsuse variantide valik
◆ Tehas on lõpetatud ja testitud
◆ 40G QSFP+ ja 100G CXP/CFP transiiverid
Rakendus
◆ Andmekeskuse infrastruktuur ja testimine
◆ Storage Area Network- Fiber Channel
◆ Paralleeloptika
◆ Tekkivad 40 ja 100 Gbps protokollid
◆ Infiniband
◆ Plug and Play
◆ Kulusäästlik
Spetsifikatsioon
1. Töö- ja säilitustemperatuur
| Parameetrid | Min | Max | Üksus | |
| 1 | Töötemperatuur | -40 | 70 | kraadi |
| 2 | Säilitustemperatuur | -40 | 70 | kraadi |
2. Optiline jõudlus
| Üksus | Parameetrid | ||||
| MPO/MTP® pistik | SM (1310nm/1550nm) | MM (850 nm) | |||
| Standard | Väike kaotus | Standard | Väike kaotus | ||
| Sisestamise kaotus | Tüüpiline | 0,5 dB | 0,2 dB | 0,5 dB | 0,2 dB |
| Maksimaalne | 0,7 dB | 0,35 dB | 0,7 dB | 0,35 dB | |
| Tagastamise kaotus | >=60dB APC jaoks | -- | |||
| >=40dB arvuti jaoks | >=20dB arvuti jaoks | ||||
| Mees naine | Mees: Nõelaga; Naine: ilma PIN-koodita | ||||
3. Geomeetria parameetrid
| MT | ||||
| Mõõtmine | Läbimise / ebaõnnestumise piirangud | |||
| Parameetrid | Min | Max | ||
| Kumerusraadius | Pikk Axel | 2000 mm |
∞ |
|
| Lühike Axel | 50 mm |
∞ |
||
| Nurk | Pikk Axel | -0,2 kraadi | 0,2 kraadi | |
| Lühike Axel | APC | 7,8 kraadi | 8,2 kraadi | |
| PC | -0,2 kraadi | 0,2 kraadi | ||
| Kiu kõrgus | 1000 nm | 3000 nm | ||
| Erinevad kiudude kõrgused | N/A | 500 nm | ||
| Külgneva kiu kõrgus | N/A | 300 nm eest | ||
| Varruka pikkus | 7,9 mm | N/A | ||
4. Ühenduse üksikasjad
Toote eelised
◆ Läbisime palju kvaliteedisüsteemide kontrolli, nagu ISO, RoHS; ja läbis võtmekonto tarnija auditi.
◆ Meil on suur tootmisvõimsus. Standardse patch-juhtme võimsus on 15,000 pistikut päevas ja MT toote võimsus on 3000 pistikut päevas.
◆ Meie testimisstandard on väga range. Iga kaablit testitakse eraldi meie tootmisliinil ja 100% kvaliteedikontrolli osakonna poolt.
◆ Meie teenus on kvalifitseeritud. Nõuame iga kliendi vastutulelikku ja asjatundlikku teenindust.

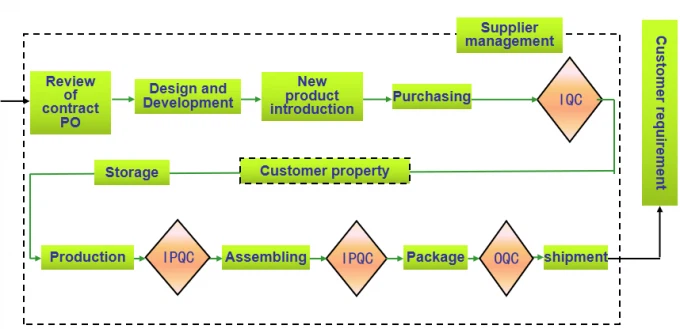

ORC QC protsessi voo vestlus
ORC tootmisnäitus
KKK
1. K: Kuidas saate testida ühe režiimi hüppajat?
V: Meie üherežiimilisi patch-kaableid on testitud otsapinna kontrollimiseks, ühemoodilise IL-i ja RL-i testimiseks.
2. K: Kas need kaablid ühilduvad erinevate moodulitega?
V: Jah, LC-kaablid võivad ühilduda SFP-ga, SFP+(BIDI SFP+), XFP-ga, SC-kaablid võivad ühilduda BIDI SFP, GBIC, X2 ja XENPAK-iga.
3. K: Mis on teie keskmine tarneaeg?
V: Meie tarneaega kontrollitakse tavaliste toodete puhul 5 tööpäeva jooksul. MT toodete puhul on meie võimsus 3000 pistikut päevas.
4. K: Kas saate toota vastavalt proovidele, mille me teile saadame?
V: Muidugi saame toota vastavalt teie näidistele või tehnilistele joonistele.
